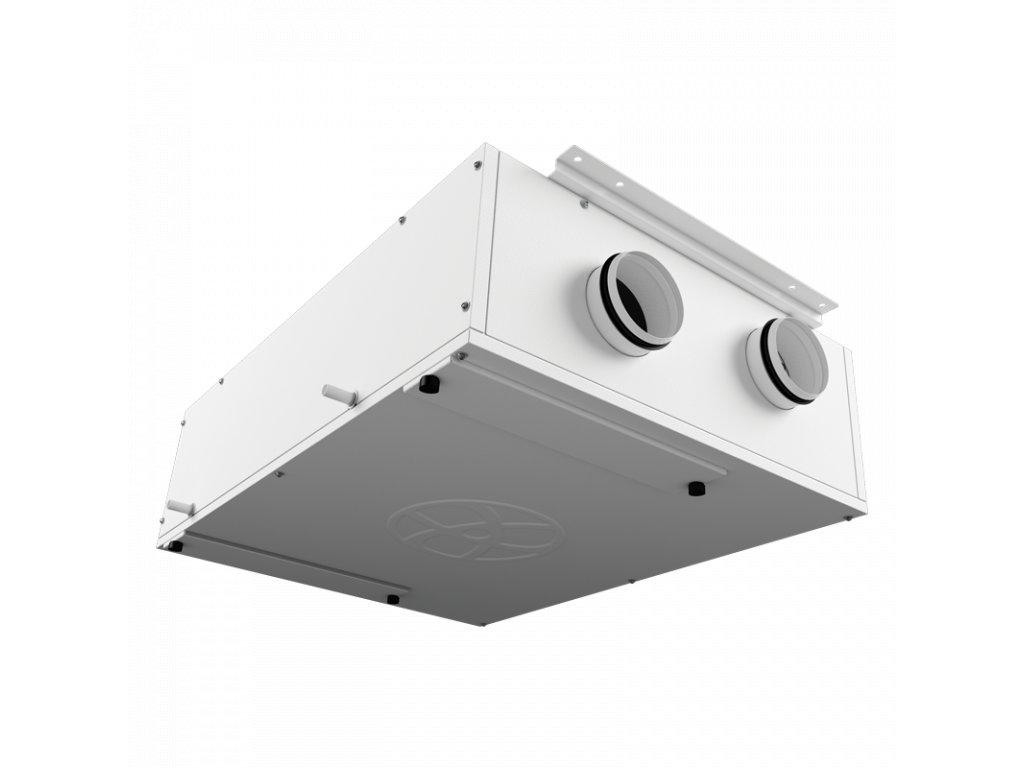

KOMFORT EC DB160 S14

Kód: 1177
Neohodnoceno
Značka: Blauberg
37 356 Kč / ks 30 873 Kč bez DPH
Na dotaz
  • Ventilační jednotka je určena pro přívodní a odtahovou ventilaci bytů, domů, chat a v jiných budov.
  • Minimalizace energetických ztrát a úspora energie.
  • Ovladatelná vzduchová výměna zajišťuje nejlepší, vnitřní mikroklima.
  • Kompatibilní s kruhovým vzduchovým potrubím Ø125.

Detailní informace

Detailní popis produktu

VZHLED

  • Kryt je vyroben z dvojitých aluzinkových panelů. Uvnitř je vyplněn 40mm vrstvou minerální vlny, která zajišťuje tepelnou i hlukovou izolaci jednotky.
  • Přístupový panel do vnitřních částí jednotky usnadňuje její údržbu.
  • Hrdla pro připojení vzduchového potrubí jsou umístěna na stranách jednotky a jsou opatřena gumovým těsněním.

VENTILÁTOR

  • Pro přívod a odtah vzduchu je jednotka vybavena vysoce účinnými radiálními ventilátory s EC motory a zpětně zatočenými lopatkami.
  • EC motory mají nejlepší poměr spotřeby el. energie a průtoku vzduchu. Splňují nejnovější požadavky na úsporu energie a vysokou účinnost ventilace.
  • EC motory jsou vysoce výkonné, tiché a mají ovladatelný rozsah otáček.
  • Dynamicky vyvážené oběžné kolo.

BYPASS

  • Jednotka je vybavena 100% bypassem pro letní ventilaci (chlazení místnosti přisáváním chladného venkovního vzduchu).

FILTRACE VZDUCHU

  • Zabudovaný filtr F7 zajišťuje účinnou filtraci přiváděného vzduchu.
  • Zabudovaný filtr G4 zajišťuje účinnou filtraci odtahovaného vzduchu.

REKUPERACE

  • Jednotka je vybavena deskovým proti-proudým výměníkem tepla z aluzinku s velkou plochou a vysokou rekuperační účinností.
  • Rekuperace je založena na využití tepelné energie obsažené v odsávaném vzduchu k ohřátí přiváděného vzduchu. Rekuperace snižuje tepelné ztráty během chladných období. V létě funguje výměník obráceně. Chladný odsávaný vzduch ochlazuje teplý přiváděný vzduch, což napomáhá lepší funkci klimatizací ve větraných místnostech.
  • Odtoková vanička pod tepelným výměníkem slouží ke sběru kondenzátu a je vybavena hadičkou pro odvod kondenzátu.
  • Elektronická ochrana tepelného výměníku zabraňuje jeho zamrznutí v chladných obdobích.      V případě, že je tepelným senzorem zaznamenána možnost zamrznutí, přívodní ventilátor se vypne a odtahovaný vzduch zahřeje tepelný výměník. Když nebezpečí zamrznutí pomine, ventilátor pro přívod čerstvého vzduchu se opět zapne a jednotka se vrátí do nastaveného provozního režimu.

OVLÁDÁNÍ

  • Jednotky KOMFORT EC DB S11 obsahují ucelený ovládací systém S11 s LCD displejem (montáž na omítku).
  • Jednotky KOMFORT EC DB S14 obsahují integrovaný ovládací systém S14 s LED ukazateli. Jednotky jsou vybaveny USB portem typu B pro přístup k pokročilému nastavení. Standardně je jednotka vybavena 10m komunikačním kabelem.
  • Funkce dálkového ovládání S11:
      • Zapnutí a vypnutí jednotky.
      • Nastavení proudění odtahovaného a přiváděného vzduchu. Rychlost proudění se nastavuje při prvotním zapojení jednotky.
      • Otevření / Uzavření Bypassu v letních obdobích.
      • Nastavení a udržení teploty v pokoji a ve vzduchovém potrubí.
      • Zapnutí / Vypnutí a nastavení časovače.
      • Nastavení denního / týdenního režimu jednotky.
      • Řízení jednotky na základě údajů ze FS1 snímače vlhkosti (k dostání.
      • samostatně), nebo na základě údajů snímače vlhkosti v ovladači.
      • Ukazatel opotřebení filtru.
      • Vypnutí systému na základě signálu z požárního alarmu.
      • Kontrola klapek (k objednání samostatně) na přívodu a na odtahu.
      • Upozornění a chybové hlášky.
      • Kontrola chlazení (k dostání samostatně).
  • Funkce dálkového ovládání S14:
      • Zapnutí a vypnutí jednotky.
      • Ovládání průtoku vzduchu (nízký, střední or vysoký).
      • Otevření, uzavření bypassu v letních obdobích.
      • Upozornění
      • Ukazatel opotřebení filtru.
    • Dodatečné funkce ovládacího systému S14 s instalovaným softwarem:
      • Nastavení rychlosti otáčení ventilátoru od 0 do 100%. Rychlost se upravuje
      • zvlášť pro odtah i přívod.
      • Řízení provozu na základě údajů z FS2 snímače vlhkosti (k dostání samostatně). Nastavení jednotky dle externího ovládacího systému (k dostání samostatně).

MONTÁŽ

  • Jednotka je navržena pro montáž ke stropu nebo ke zdi s hrdly směřujícími nahoru.
  • Při montáži musí být zajištěn dostatek prostoru pro připojení odtokového systému kondenzátu a odtok kondenzátu pomocí KIT SFK 20x32 (k dostání samostatně).



ROZVODY VZDUCHU K REKUPERACI? ŽÁDNÝ PROBLÉM!!!


Katalogový list stavebnicového systému BLAUFAST ke stažení zde v PDF.

  • Rychlé a jednoduché složení vzduchotechnického potrubí je možné díky universálním spojovacím prvkům.
  • Nedochází k úniku vzduchu.
  • Hladký povrch uvnitř potrubí pro jednoduchou údržbu.
  • Přívodní a odtahové vzduchotechnické potrubí nevyžaduje žádnou dodatečnou tepelnou izolaci. Jelikož přepravovaný vzduch není ve styku s chladným venkovním vzduchem.
  • Kompaktní velikost. Vhodné pro nestandardní stropní aplikace s komplikovanou geometrií a vytápěnými podlahami.
  • Odolné ohebné vzduchotechnické potrubí je možné využít i do betonové podlahy.
  • Ventilační potrubí je v interiéru skryto ve falešném stropu, ve stěně či v podlaze. Jediné viditelné komponenty jsou přívodní a odtahové mřížky.
  • Nízká hlučnost.



Doplňkové parametry

Kategorie: Rekuperace
Bypass: ano
Průtok vzduchu: 160 m3/h
Umístění jednotky: pod strop
Výměník: standardní
Elektrický dohřev: ne
Označení jednotky: KOMFORT EC DB160 S14
Ovladač: LED ukazatele
Elektrické napájení: 230 V, 50 Hz
Elektrický příkon: 50 W
Proud: 0,4 A
? Maximální průtok vzduchu: 190 m3/h
Otáčky: 3770 ot/min
Hladina akustického tlaku (3m): 26 dB(A)
? Provozní rozsah: -25 až +60 °C
Materiál krytu: galvanizovaná ocel
Materiál izolace: 40 mm minerální vlna
Odtahový filtr: G4
Přívodní filtr: F7
Průměr připojovacího potrubí: 125 mm
Hmotnost jednotky: 48 kg
Účinnost rekuperace tepla: 82 až 94 %
Typ tepelného výměníku: protiproudý
Materiál tepelného výměníku: hliník
Energetická třída: A+
